    母線提升框架

    母線提升框架是大型預焙鋁電解槽生產必不可少的專用設備。在高溫、多塵、強磁場的條件下工作,專門用于電解槽的陽極母線升降。訂購熱線:0371-85618561
    訂購熱線:18768881886

    母線提升框架簡介

        母線提升框架是大型預焙鋁電解槽生產必不可少的專用設備。在高溫、多塵、強磁場的條件下工作,專門用于電解槽的陽極母線升降。該設備在制造過程中,要求嚴格采用先進工藝控制零部件的加工質量,受力的關鍵部件等要求采用特殊材。

    母線提升框架工作原理
        1、將多功能機組行駛到母線轉接框架正上方,機組氣源與母線轉接框架接口連通,給陽極夾具供氣,使其處于打開狀態。
        2、將多功能機組的雙出鋁小車開到預定位置,起升多功能機組的出鋁小車(注意:此時將兩出鋁小車的同步器合上),將母線轉接框架吊起,越過槽上部高標高。
        3、開動多功能機組,使母線轉接框架移至電解槽的正上方,將母線轉接框架完全落到電解槽上。同時使陽極導桿套入陽極夾具內,下降多功能機組的出鋁小車至母線轉接框架完全落到電解槽上。
        4、斷開陽極夾昆導桿,靠壓緊彈簧將陽極導桿緊貼陽極水平母線,保證陽極導桿與陽極水平母線的充分接觸。
        5、操作工作上電解槽逐一松開小合卡具,然后起動陽極提升機提升母線,將水平母線升至上限時關閉陽極提升機;擰緊小合卡具。
        6、打開氣源開關,給母線轉接框架的陽極夾具通氣,使陽極夾具打開,起升多功能機組的出鋁小車吊鉤,將母線轉接框架吊離電解槽,完成一次抬框作業。
        7、每天完成抬框的所有作業后,將母線轉接框架放回其它地面支撐架上。

    母線提升框架主要特點
        1、電解槽母線接框架采用氣動控制與手工操作相結合的方式進行;與電解多功能機組配套使用,正常情況下由多功能機組提供氣源及吊運(應急情況下氣源由與車間出鋁氣源相接的接口提供)。
        2、在提升陽極母線過程中,要求電解槽的陽極高度、位置保持不變,而且電解過程(生產工藝不變)不中斷。
        3、適用于強磁場、高溫、多粉塵車間,運行可靠,結構合理,維修率低。

    母線提升框架技術參數

     項目  技術參數
     產品型號  BYK_KA
     電解槽規格  160KA~600KA
     每組陽極家具夾持重量  〉2800kg
     陽極夾具對母線的壓緊力  〉5KN
     滑動架氣動扳手擰緊扭矩  500N.m
     陽極夾具與框架的絕緣值  〉2MΩ
     薄膜氣缸進出氣管耐熱溫度  〉120℃
     單個夾緊力(N)  不小于35456N
     夾具數量(個  根據型號設計
     氣源供氣壓力(MPa)  0.55~0.65

    母線提升框架結構組成

        1、主要由框架、陽極、夾具、滑動缸、起吊架、支腿和氣控系統等部件構成。
        2、電解槽母線轉接框架共有10-24個陽極夾具,每個陽極夾具的夾持重量不少于3.2噸。
        3、所有夾緊彈簧安裝高度和行程均相同,壓縮行程為25mm,保證陽極夾具的工作動作完全同步。
        4、進氣口的壓縮空氣壓力不小于0.6MPa;擰緊螺旋夾具扭矩300N•M。
        5、陽極夾具對導桿的夾緊力:3.8KN。
        6、陽極夾具對母線的夾緊力:3.8KN。
        7、整個系統在電解槽上安裝完成后(即作好抬母線準備),和電解槽的絕緣值大于2兆歐。
        8、電解槽母線轉接框架的總重量(地面支撐架除外):不得超過20T。

    母線提升框架操作流程
        1、母線提升應遵守電解車間的一般規程。
        2、把母線提升框架吊運到需要提升母線的電解槽時應提升到一定高度,防止母線提升框架與槽上部結構相撞。
        3、指揮母線提升框架時要平穩下落,分別觀察導桿及卡具的情況是否正常,如有異常,應立即通知指揮人員停止提升,以防發生事故。
        4、母線提升過程中應密切注意觀察槽電壓,如有槽壓異常是應及時處理,以免發生事故。
        5、母線提升過程中如有陽極上升或下滑時應立即停止抬母線作業,找出原因后方可繼續操作。
        6、母線提升過程中若發生陽極效應立即停止抬母線,集中精力處理效應,等效應熄滅后方可繼續作業。
        7、母線提升作業中應注意氣閥的開關順序,防止氣缸不能脫離時拉傷天車上2×12.5T電動葫蘆或提升框架。
        8、母線提升用的高壓風管應定期更換,操作前應準備好效應棒。
        9、母線提升作業完成后將提升框架吊運到指定地點放置。

    母線提升框架定期維護保養
        1、每周對各潤滑部位加一次油或換油。
        2、每周對各連接點上的螺帽進行一次緊固。
        3、每周徹底擦洗一遍機體,要求見本色。

    母線提升框架注意事項
        1、不使用提升框架時,提升框架必須擺放于指定位置。
        2、在提升框架頂部工作時,必須抓緊扶好,嚴防墜落事故發生。
        3、天車工操作48個夾具張開時,禁止用手觸摸夾具。

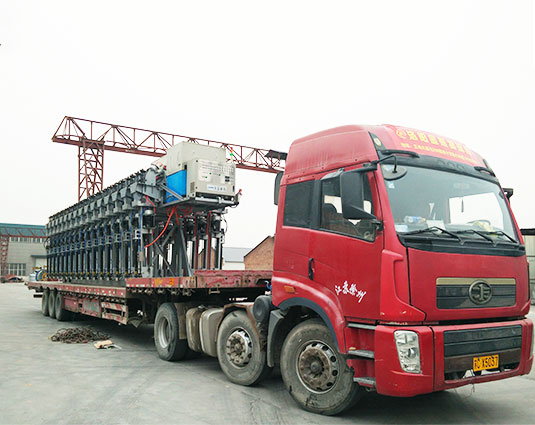

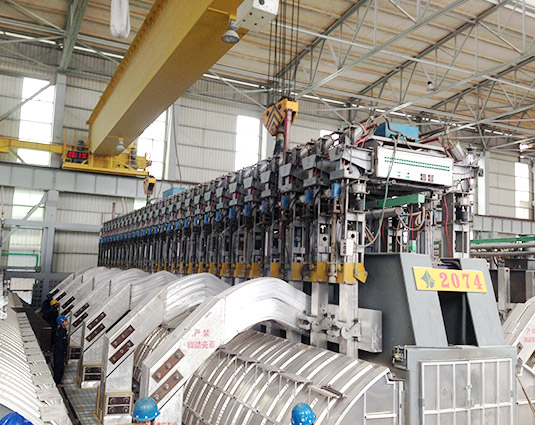

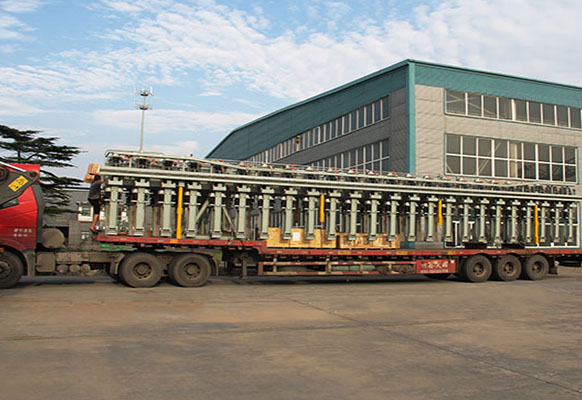

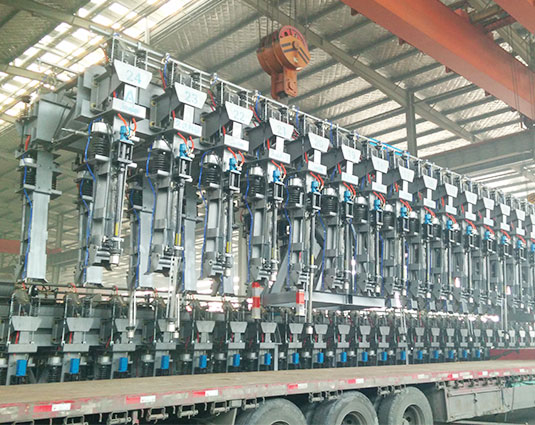

    母線提升框架發貨案例
