小盒夾具智能松緊裝置

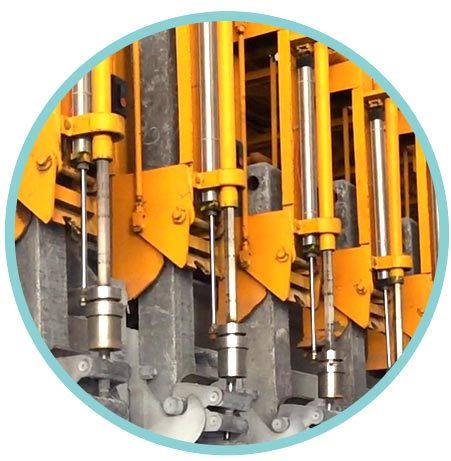

    小盒夾具智能松緊裝置在原有陽極母線提升框架裝備上加裝自動松開小盒夾具和自動壓緊小盒夾具的自動化裝置，可全自動松開和壓緊陽極導桿，僅需要2-3人即可完成提升陽極母線，極大提高了提升母線的工作效率，降低工人勞動強度，可全自動提升母線。
工作原理：
    1.陽極母線提升框架到位，失壓抱緊導桿；
    2.啟動控制氣缸下行按鈕，控制氣缸帶動專用扳手套筒到位套入小盒夾具螺栓；
    3.啟動松開小盒夾具螺栓按鈕，啟動馬達帶動專用扳手套筒逆時針旋轉松開小盒夾具螺栓后自動停止（自動控制，可調速）；
    4.提升母線到位；
    5.啟動壓緊小盒夾具螺栓按鈕，啟動馬達帶動專用扳手套筒順時針旋轉壓緊小盒夾具螺栓后自動停止（自動控制，可調速）；
    6.啟動控制氣缸上行按鈕，控制氣缸帶動扳手套筒回原位；
    7.結束提升母線過程。
產品性能：
    1.在陽極母線提升框架固定導桿的卡具上加裝松緊小盒夾具的自動化裝置，以車間內原有的氣源為動力，用自動扳手套筒對每一個小盒夾具進行松開和壓緊，包含全自動控制的專用扳手套筒和伸縮氣缸。
    2.專用扳手套筒采用氣動馬達驅動，可以確保擰緊扭矩的一致性。同時也可以根據現場的實際需要調節擰緊扭矩的大小，使導桿跟母線更加緊密的接觸，從而降低導桿母線壓降，使陽極電流均勻分布，電解槽運行穩定，提高電流效率，具有顯著的節能減排功效。
    3.小盒夾具智能松緊裝置控制系統采用防磁單片機控制系統，功能穩定，可靠性強，抗干擾能力強，可以完全適應電解車間的強磁場環境。
    4.小盒夾具智能松緊裝置的每個氣動扭矩扳手套筒松開每個小盒夾具的時間設定為1.5秒，擰緊每個小盒夾具的時間設定為2秒，設定每2個氣動扭矩扳手套筒同時工作（多6個，可根據現場實際氣源流量設定），保證提升母線過程松開和擰緊小盒夾具時間控制在3分鐘以?xún)�，顯著提高了提升母線的工作效率。
    5.小盒夾具智能松緊裝置配合陽極母線提升框架獨立使用，不影響原有陽極母線提升框架的使用效果，在母線提升過程中，原有母線提升框架抱緊導桿后，啟動該自動化裝置，全自動松開母線上固定導桿的小盒夾具，在母線提升完成后，全自動擰緊母線上固定導桿的小盒夾具，將導桿緊固在母線上，完成母線的提升。
產品參數：
    1.松開和擰緊全部小盒夾具螺栓總時間：2-3分鐘；
    2.松開每個小盒夾具螺栓工作時間：1.5秒(可調速）；
    3.擰緊每個小盒夾具螺栓工作時間：2秒(可調速）；
    4.移動氣缸大行程：560mm；
    5.移動氣缸工作時間：1.5秒；
    6.氣動馬達工作形式：柱塞式；
    7.氣動馬達大扭矩：400Nm；
    8.氣動馬達轉速：300r/min；
效益分析
    1.大幅度提高工作效率，節省提升母線工作時間，小盒夾具智能松緊器是原有提升母線工作效率的5倍以上。
    2.大幅度降低人工成本。傳統抬母線過程中多人操作，小盒夾具智能松緊器僅需2-3人即可完成。
    3.有效降低各類風險。降低工人勞動強度。
