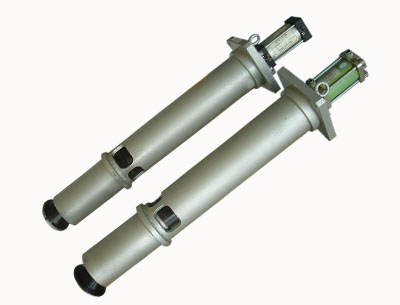

球形密封式定容下料器

    球形密封式定容下料器主要包括氣缸、支撐桿、中空支撐桿、進料閥、反吹風裝置、上拉桿、下料桿、出料閥、定量筒和法蘭，氣缸裝在法蘭上，定量筒通過支撐桿裝在法蘭上，上拉桿與氣缸的活塞桿連接，上拉桿下接進料閥，進料閥下接下料桿，下料桿下接出料閥，其特征在于：進料閥是球面的，可以上下翻轉使用。以保證在上拉桿與定量筒不同軸時封閉定量筒的進料口且減少磨損，磨損后也不漏料，下料準確。其氣缸的活塞與前蓋之間活塞桿上可以套有復位關閉裝置——彈簧。下料器停機時，氣缸的活塞在彈簧的作用下，升到上位，活塞桿通過上拉桿、下料桿等收閉出料閥，確保定容下料器不漏料。其活塞桿上端有可調式緩沖柱塞，逐漸減小出氣截面，從而實現緩沖。其活塞桿上可以套有滑套和 / 或活塞下端裝有限位套，以保護活塞桿和氣缸，延長使用壽命。其上拉桿上進料閥旁可以有與支撐桿和中空支撐桿配合的滑動式定位盤，以減小進料閥和出料閥與定量筒不同軸度。其出料閥與下料桿可以用十字頭萬向節鉸接，以保證出料閥與定量筒下端封閉。其出料閥與定量筒接觸密封處是球面的，以保證在下料桿與定量筒不同軸時封閉定量筒的出料口且減少磨損，磨損后也不漏料。其優點在于：下料器不會(huì )因管道泄漏、氣壓不足、風量不夠或停氣狀態下繼續下料或漏料；確保彈簧不會(huì )擦傷活塞桿和氣缸；拉桿上進料閥旁有滑動式定位盤，進料閥和出料閥與定量筒配合好，密封嚴、磨損��；不會(huì )使定量筒接觸面因碰撞而變形，使用壽命延長一倍以上；下料精度≤ ±0.5%。
