新型定容下料器設計說明書

    目前，在鋁電解工業中，定容下料器是一個重要的設備，其性能的好壞直接決定了加工的速度。定容下料器雖然技術比較成熟，但是也存在著足之處，比如檢修方面還存在著這一些缺陷，如：氣缸活塞桿上的U型接頭容易拔絲脫落，U型接頭與連桿鉸接處是硬性連接，氣缸活塞桿和連桿難以調整在一條軸線上，固定氣缸時較困難。因此，氣缸出現故障更換安裝時比較麻煩。
    為了克服現有技術的不足，鄭州博億開源自動化設備有限公司提供一種新型定容下料器，設計合理，將雙作用氣缸變?yōu)閱巫饔脷飧资褂�，節省一半的壓縮空氣，增加氣缸的使用壽命，節約了壓縮空氣，而且氣缸的安裝和維護輕松省事，氣缸固定牢固。
技術方案：

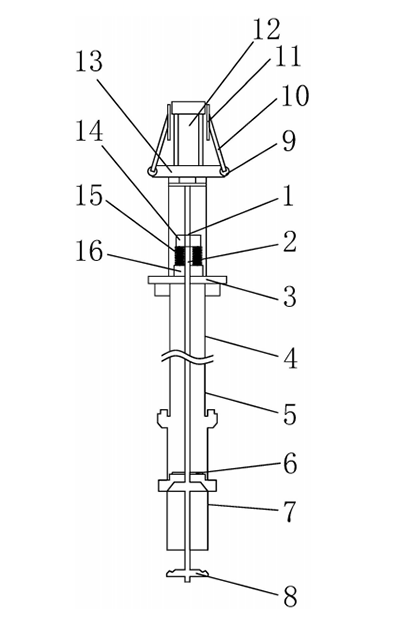

    新型定容下料器包括豎直設置的氣缸、設置在氣缸活塞桿端下方的連接管、以及設置在連接管下端的下料器本體；氣缸通過氣缸連接法蘭與連接管相連接，連接管通過固定配合的方式安裝在下料器本體固定座上，下料器本體的連桿上端穿過下料器本體固定座的中心通孔延伸至氣缸活塞桿下端；其特征在于：氣缸通過安裝板安裝在下料器本體上，且在安裝板的兩側安裝有固定機構，用于固定氣缸；下料器本體內的固定座上方的連桿段上對稱安裝有用于支撐連桿的復位機構。固定機構包括對稱安裝在安裝板側邊的固定轉軸，固定轉軸上連接有固定桿，固定桿的端部設置有與氣缸接觸的固定板；固定板與氣缸的接觸面上設置有彈性墊。固定桿與固定板采用的是金屬材料制成的。復位機構包括對稱設置在固定座上的支撐塊、對稱安裝在連接桿上的固定塊；支撐塊與固定塊之間設置有彈性連接件。彈性連接件位復位彈簧。
