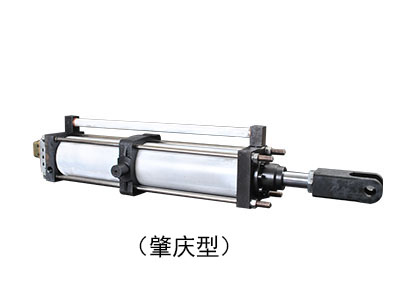

鋁電解槽專用打殼氣缸

    鋁電解槽專用打殼氣缸是預焙鋁電解槽打殼下料裝置的專用設備，主要應用與鋁電解槽的設計以及電解槽生產和裝備制造。
    設計原理：為了減少徑向磁場交變荷載應力以及錘頭打殼沖擊應力對活塞及導向桿的密封的破壞性磨損，就需加強打殼氣缸端部活塞桿上下伸縮運動的導向功能，提高打殼氣缸端部導向密封端蓋，對活塞桿上下伸縮運動的導向約束強度，保證氣缸活塞上下往復運動的軸向運動的直線度，以減少活塞桿在受到徑向沖擊應力時的沖擊擺動幅度和應力變化影響范圍方法，以此實現并達到減少氣缸端部活塞桿密封和活塞環密封磨損和氣缸內壁機械損傷的目的。
    鋁電解槽專用的打殼氣缸是在通用標準打殼氣缸基礎上的改進與創(chuàng )新，打殼氣缸主要有氣缸筒體、進氣端缸蓋、活塞、活塞桿、排氣端缸蓋、密封環、密封壓蓋、拉緊長螺桿、支撐軸座架部件構成，鋁電解槽專用打殼氣缸創(chuàng )新的技術路線是 ：對氣缸排氣端蓋及活塞桿導向密封裝置進行改進創(chuàng )新，提升氣缸對活塞桿導向約束功能，提升氣缸活塞桿、活塞抗徑向沖擊的能力。
    其特征是：
    1、在氣缸排氣端缸蓋的下端，設置有活塞桿導向延長約束套管；
    2、活塞桿導向延長約束套管可與活塞桿密封壓蓋構造成為一體部件，或另行設置一個部件安裝在排氣端缸蓋的下端；
    3、活塞桿導向延長約束套管的端部與活塞桿密封壓蓋相連接；
    4、活塞桿導向延長約束套管端部與打殼氣缸的排氣端缸蓋相連接；
    5、活塞桿導向延長約束套管的端部設置有導向套環；
    6、活塞桿導向延長約束套管的導向套環與約束套管為螺旋卡套連接或螺栓法蘭壓接；
    7、活塞桿導向延長約束套管長150毫米以上，具有導向功能；
    8、鋁電解專用的打殼氣缸的活塞桿復位的上止點，大于導向延長約束套管高度，即大于于下端蓋150毫米以上，以保證導向延長約束套管加長后不影響氣缸活塞的有效工作行程。
    鋁電解槽專用的打殼氣缸在設置導向延長約束套管后，氣缸活塞桿下止點，在受到徑向外力作用時，其軸向受力點為三點，這三點分別是導向延長約束套管的下端處、氣缸端蓋與活塞桿密封處、氣缸活塞密封處。
    采用鋁電解槽專用打殼氣缸應用于鋁電解槽打殼裝置，可以延長打殼氣缸的使用壽命，減少打殼氣缸的密封磨損，提高打殼氣缸的工作效率，減少動力消耗，減少氣缸的維修工作量，降低電解鋁的生產成本。
