鋁電解槽上專用陽極小盒夾具

    目前，隨電解槽大小的不同，每臺預焙陽極鋁電解槽有二十至四十個陽極，每個陽極都要用一個陽極夾具把陽極鋁導桿壓緊在陽極鋁母線上，小盒夾具夾緊時，用上下兩個弧面的鋼壓桿壓緊陽極鋁導桿，每用一次，會(huì )在鋁導桿上壓出兩道壓痕，常年使用后，鋁導桿的表面就會(huì )留下像搓衣板的道道壓痕，當鋁導桿翻面使用時，有壓痕的面就成為壓在陽極母線的接觸面，這種不平整的表面容易接觸不良，導致較高的接觸電壓，既增加電耗又導致發熱，所以博億開源公司提供一種結構簡單、實用、安裝方便、夾緊力大，運行可靠的一種在鋁電解槽上使用的陽極小盒夾具，以克服現有技術的不足。
    構成：陽極母線，陽極母線與鋁導桿相接，在陽極母線上通過螺栓固定有掛鉤，掛鉤掛接在軸上，在鋁導桿上設置有墊板，在墊板上設置有能將墊板固定在軸上的固定鋼帶，在螺桿上設置有可繞軸旋轉的上壓板和下壓板，上壓板和下壓板的另一端與墊板相接觸。掛鉤為2個，分別掛接在軸的兩端。
    優點：采用上述技術方案，首先扭轉螺桿，螺桿就推動上下壓板轉動，當夾具壓緊時，上壓板和下壓板將壓在墊板上，墊板壓緊在鋁導桿上，電流便可從陽極母線流到鋁導桿，以前小盒夾具壓在導桿上的線接觸，就變成面接觸，壓接面積增大很多，不會(huì )在鋁導桿上壓出壓痕，換陽極時，多功能天車的專用卡具把小盒夾具和鋁導桿一起取出，再把新陽極與小盒夾具重新裝好夾緊 ；與老產品相比，本新型小盒夾具不僅具有結構簡單，安裝方便的優點，而且設計巧妙、安全可靠、實用、夾緊力大，運行可靠等優點。

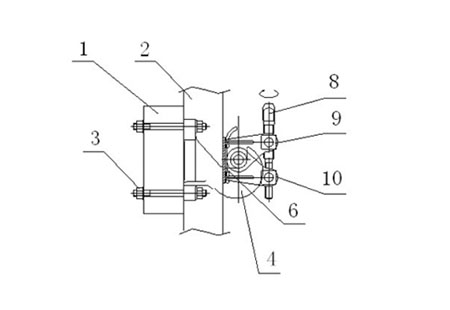

    附圖說明：

    圖中：1-陽極母線，2-鋁導桿，3-螺栓，4-掛鉤，5-軸，6-墊板，7-固定鋼帶，8-螺桿，9-上壓板，10-下壓板。
