定量加料筒式定容下料器

   在鋁工業生產中，以日輕、美國凱撒公司為代表的先進技術，在向電解槽中加入氧化鋁粉時，大都是采用大的加料量，所以加料的精度較低。隨著鋁工業的不斷發展，電解槽向小加料量、低濃度、加料精度高的方向發展。在發展過程中，雖然有采用定量的下料器，但是用一段時間后，會(huì )常出現問題，下落精度逐漸降低。原有的設備已不能滿足現代鋁生產工業的發展需求，為此博億開源公司提供一中具有定量加料的筒式定容下料器，該下料器采用帶有鋼絲網刷的活塞，帶刷活塞有較好的透氣性和密封性，保證下料器長期處于正常工作狀態。
    定量加料筒式定容下料器主要由筒體、鐘罩、連接桿、活塞、活塞軸、轉連接和氣缸等組成。
    工作原理：使用時，上料：氣缸的活塞向上運動，鐘罩將筒體的下料口關閉，同時透氣活塞移動后進料口打開；下料：鐘罩下行下料口打開，透氣活塞下移進料口關閉。透氣活塞上下移動時，筒體上下腔室中的氣體可通過透氣活塞，透氣活塞可阻止下腔室的粉狀物進入上腔室。
    優點：1、采用帶有鋼絲網刷的活塞，帶刷活塞有較好的透氣性和密封性；2、結構簡單，下料精確度高；3、能保證下料器長期處于工作狀態。

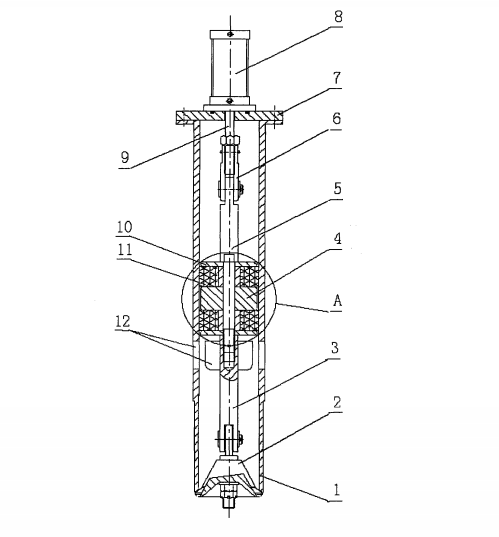

    附圖說明：

    圖中，1-筒體，2-鐘罩，3-連接桿，4-活塞，5-活塞軸，6-轉接件，7-活塞桿，8-法蘭盤，9-氣缸，10-墊片，11-鋼絲網刷，12-進料口。
    具體實施方式：
    氣缸9裝在法蘭盤8上，筒體1與法蘭盤8固定連接，轉接件6與氣缸9的活塞桿7連接，墊片10、鋼絲網刷11和活塞4裝在活塞軸5上，連接桿裝在活塞軸5端頭將墊片10、鋼絲網刷11和活塞4固定緊，活塞軸5置于筒體1中與轉接件6連接，鐘罩2置于筒體的下端口，螺栓將鐘罩2和活塞軸5連接。
    筒體1上設有相對的四個進料口12，氣缸9的活塞向上運動，鐘罩2將筒體1的下料口關閉，同時活塞4移動后進料口12打開；鐘罩2下行下料口打開，活塞4下移進料口12關閉�；钊�4上下移動時，筒體1上上、下腔室中的氣體可通過透氣活塞12，透氣活塞12并可阻止下腔室的粉狀物進入上腔室。
