母線提升框架結構技術性能及工作原理

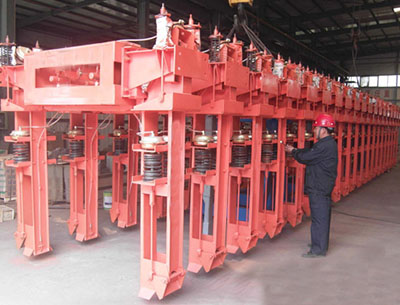

    母線提升框架是預培鋁電解生產的專用設備，主要由框架、支腿、頂部氣缸、夾具氣缸、夾具、夾具顎頭、地面支撐、氣路控制等幾部分組成。
技術性能：
    加持力：整機54T，單個夾具1135T；
    夾持陽極導桿組數：40組；
    相鄰導桿橫向間距：700mm；
    夾持導桿截面：130@130㎡；
    工作壓力：≥0165Mpa；
    絕緣值：≥2M8；
工作原理：
    由鋁電解多功能天車把母線提升框架吊至電解槽上方，通過快速接頭接通壓縮空氣。通過人工操縱控制盒，首先接通夾具氣缸氣源，氣缸打開，夾具顎頭松開，將支腿對準母線提升框架機構的導向裝置，緩慢下降直至放穩，此時斷開夾具氣缸氣源，使夾具顎頭的彈簧力加緊鋁導桿防止下滑，隨后接通頂部氣缸氣源，氣缸打開，夾具向內擺動，使陽極導桿津貼陽極橫梁母線。此時工作人員松開小盒夾具，通過槽控機進行母線提升作業；母線提升完畢后，擰緊全部小盒夾具、斷開頂部氣缸氣源、夾具復位；在接通夾具氣缸氣源，夾具顎頭松開，吊離母線提升框架離開槽上部，單臺槽母線作業操作完畢。
