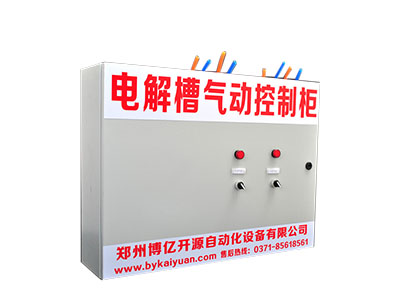

電解槽氣動控制柜的內部結構和工作原理

    電解槽氣動控制柜是針對電解鋁廠電解槽上的氣動控制柜，目前國內電解槽氣動控制柜主要有普通帶自鎖打殼下料氣缸的電解槽氣控柜和智能型打殼下料氣缸的電解槽氣控柜這兩種，普通帶自鎖打殼下料氣缸的電解槽氣控柜目前應用為廣泛，國內百分之八十的鋁廠都用這種打殼氣缸控制柜，那么我們今天就主要來了解一下這一款電解槽氣動控制柜的結構和原理：
    1、電解槽氣動控制柜的結構：電解槽氣控柜主要有氣控柜箱體、控制按鈕、接線排和打殼下料氣缸電磁閥組成，別的不細細的說了，我們就主要來說說這個打殼下料氣缸的電磁閥，因為電解槽上的打殼氣缸和定容下料器控制不同，打殼氣缸只需要有一路控制氣源的二位三通的電磁閥即可，而定容下料器則需要兩路換向氣源，所以我們必須采用二位四通或者二位五通的電磁閥來控制定容下料器上的氣缸，目前我公司生產的電解槽打殼氣缸控制閥的主要有BPC23-12和BFL23-12（原型號DFL23-12)這兩款電磁閥，定容下料器的控制閥有BPC24-12和BFL24-12（原型號DFL24-12）這兩種，控制電壓都為AC220V,該產品在日常使用中質量相當穩定。
    2、電解槽氣動控制柜的工作原理：該控制柜的工作原理相當簡單，主要就是控制內部的二位三通打殼氣缸電磁閥和二位四通定容下料器氣缸電磁閥，柜子主要有自動和手動兩種模式，在控制柜投入使用并測試是否正常的時候，首先我們先主要氣控柜的電源和氣源是否接通，然后控制面板的的打殼和下料旋鈕，那么電解槽氣動控制柜就會(huì )正常工作了。
    鄭州博億開源自動化設備主要生產和研發各種電解鋁廠電解槽和母線提升框架的氣動控制部分，更多的技術咨詢請聯系本公司技術部：0371-85612788,18768881886工,網址http://www.todaytrendingdeals.com。
