新型電解槽打殼、出鋁氣缸的絕緣結構

    現有的鋁電解槽上打殼、出鋁氣缸絕緣結構在預培陽極電解槽上已廣泛應用了二十多年。隨著鋁工業的不斷發展，大容量預培陽極電解槽不斷開發并應用于生產中，現有的打殼、出鋁氣缸絕緣方式如圖1所示，它存在以下技術問題：
    1、安裝不方便�，F有的打殼、出鋁氣缸1在安裝時，先以擺軸支架7連接，擺軸支架7上的定位孔與絕緣墊板4上的定位孔不易對正。同時定位之間的制造累積誤差也加劇了這種情況的發生。
    2、由于打殼、出鋁氣缸1的絕緣是通過擺軸支架7與支撐角鋼3之間加入絕緣墊板4及絕緣墊圈6和絕緣套管5來實現，從而使加工零件多，組裝費時，成本較高。
    博億開源針對以上技術問題，提供一種電解槽打殼、出鋁氣缸的絕緣結構，目的是通過結構的改變，有效解決氣缸的安裝及絕緣性能，降低組裝費用及成本。
    為了解決上述技術問題，本新型絕緣結構是這樣實現的：電解槽打殼、出鋁氣缸的絕緣結構，它包括氣缸、擺軸支架、在擺軸支架上設有絕緣軸套，氣缸通過絕緣軸套定位并與擺軸支架連接（氣缸的擺軸與絕緣軸套滑動連接）。
優點和效果如下：
    新型絕緣結構將擺軸支架與支撐角鋼之間的絕緣取消，改變在擺軸支架與支撐角鋼之間進行絕緣的安裝方式。將絕緣軸套安裝在擺軸支架上，通過直接在擺軸支架上設置絕緣軸套來達到氣缸絕緣的目的；新型絕緣結構使擺軸支架與支撐角鋼的配合安裝變得容易，避免了氣缸絕緣容易被破壞的現象發生，為氣缸的安裝也帶來便利條件；需制造加工的零件少，組裝方便，降低成本，提高了安裝質量。
附圖說明：

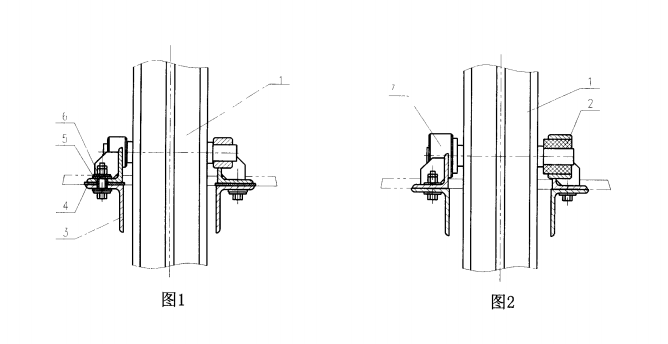

    圖1是現有的氣缸絕緣方式結構示意圖
    圖2是新型氣缸絕緣方式結構示意圖
    圖中，1-氣缸，2-絕緣軸套，3-支撐角鋼，4-絕緣墊板，5-絕緣套管，6-絕緣墊圈，7-擺軸支架。
