打殼氣缸專用緩沖密封裝置

    現有的電解鋁包打殼氣缸是電解鋁廠使用的專用氣缸，它的功能分為下料打殼和出鋁打殼兩種，使用時，壓縮空氣通過管路進入氣缸帶動錘頭快速下降實現打殼，在打殼結束后通過控制換向閥換向使情感快速縮回�，F有氣缸防塵常用的材料為氟橡膠唇型圈，在使用過程中，氣缸所處的環境溫度為150℃以上，粉塵嚴重，氣缸在打殼時運動速度快并受到嚴重的側向沖擊，受到高溫、高速、偏載、潤滑條件不良等因素的影響，密封圈短期失效，影響設備的正常運行。
    為了克服現有技術中的存在的問題，博億開源發明了一種打殼氣缸專用緩沖密封裝置，該緩沖密封裝置起到有效的緩沖密封作用，提高氣缸的使用壽命，延長維修周期。
    技術方案：在氣缸4中的活塞6驅動活塞桿7作往復運動，活塞6兩側活塞桿7的加粗部分各設有一個外密封錐面7a，在氣缸蓋3和氣缸端蓋5上各設有一個帶內密封錐面2a的緩沖環2，緩沖環2的外圓柱上設有橡膠O形圈1�；钊�6左側的外密封錐面7a與氣缸蓋3中緩沖環2上的內密封錐面2a相配合，活塞6右側的外密封錐面7a與氣缸端蓋5中緩沖環2上的內密封錐面2a相配合，在氣缸蓋3中的緩沖環2的內直徑大于活塞桿7的外直徑，左氣孔3a與氣缸4中活塞6左側的內腔采用先導壓力孔3b連通。

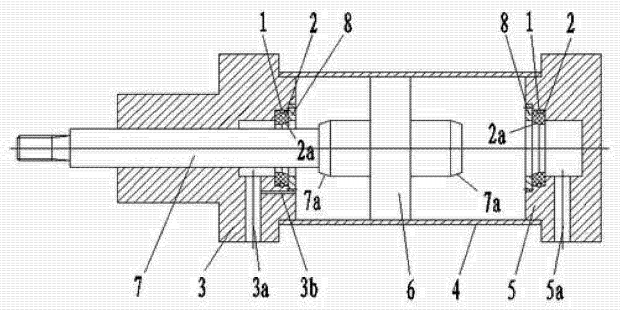

     附圖說明：

圖中：
①橡膠O形圈；
②緩沖環、2a、內密封錐面；
③氣缸蓋、3a、左氣孔、3b、先導壓力孔；
④氣缸；
⑤氣缸端蓋、5a、右氣孔；
⑥活塞；
⑦活塞桿、7a、外密封錐面；
⑧壓蓋；
